26不封闭拖链系列 - 双面可打开

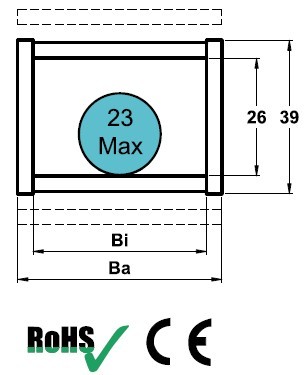

内高 (mm): 26
最大允许电缆外径 (mm): 23
节距 (mm): 46(每米22节)
最大水平悬空长度(m): 2.1
最大允许行程(m):100
最大允许垂直悬挂(m):40
可弯曲半径 (mm): 60、75、100、125、200、250
应用场合：可应用于负载较重，中长距离，高速运动，环境恶劣等场合。

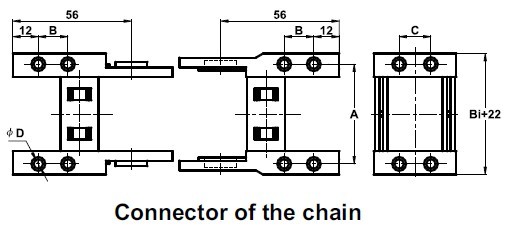

拖链型号 | 内宽 | 外宽 | 对应固定接头型号 | A | B | C | ΦD |
Type | Inner Width | Outer width | Type | (mm) | (mm) | (mm) | (mm) |
Bi(mm) | Ba(mm) | fixed connector | |||||
26.40.R | 40 | 58 | 26.40.12PZ | 52 | 14 | 15 | 4.5 |
26.50.R | 50 | 68 | 26.50.12PZ | 62 | 14 | 15 | 4.5 |
26.75.R | 75 | 93 | 26.75.12PZ | 87 | 14 | 15 | 4.5 |
26.100.R | 100 | 118 | 26.100.12PZ | 112 | 14 | 15 | 4.5 |
26.125.R | 125 | 143 | 26.125.12PZ | 137 | 14 | 15 | 4.5 |
26.150.R | 150 | 168 | 26.150.12PZ | 162 | 14 | 15 | 4.5 |

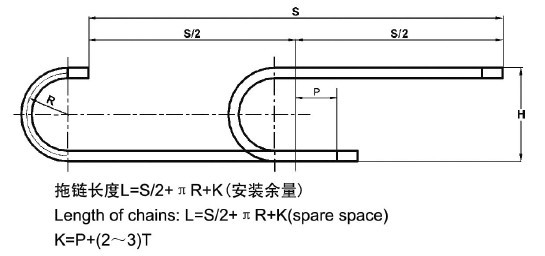

安装示意图
可选附件： 隔片 26.01VS
