35不封闭拖链系列 - 双面可打开
35不封闭拖链系列 - 双面可打开拖链规格型号介绍：

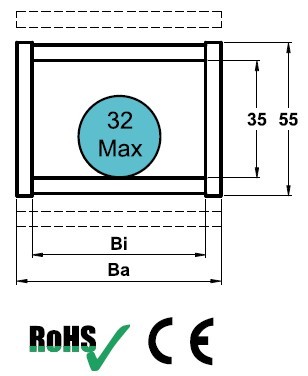

内高 (mm):35
最大允许电缆外径 (mm): 32
节距 (mm): 56(每米18/节)
最大水平悬空长度(m): 2.1
最大允许行程(m):140
最大允许垂直悬挂(m):50
可弯曲半径 (mm): 75、100、125、200、250、300
应用场合：可应用于负载较重，长距离，高速运动，环境恶劣等场合。

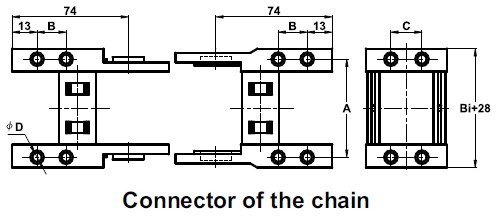

拖链型号 | 内宽 | 外宽 | 对应固定接头型号 | A | B | C | ΦD |
Type | Inner Width | Outer width | Type | (mm) | (mm) | (mm) | (mm) |
Bi(mm) | Ba(mm) | fixed connector | |||||
35.50.R | 50 | 74 | 35.50.12PZ | 65 | 22.5 | 22 | 5.5 |
35.70.R | 75 | 99 | 35.75.12PZ | 90 | 22.5 | 22 | 5.5 |
35.100.R | 100 | 124 | 35.100.12PZ | 115 | 22.5 | 22 | 5.5 |
35.125.R | 125 | 149 | 35.125.12PZ | 140 | 22.5 | 22 | 5.5 |
35.150.R | 150 | 174 | 35.150.12PZ | 165 | 22.5 | 22 | 5.5 |
35.175.R | 175 | 199 | 35.175.12PZ | 190 | 22.5 | 22 | 5.5 |
35.200.R | 200 | 224 | 35.200.12PZ | 215 | 22.5 | 22 | 5.5 |
35.250.R | 250 | 274 | 35.250.12PZ | 265 | 22.5 | 22 | 5.5 |
拖链安装示意图
35不封闭拖链可选附件： 隔片 35.01VS
