45不封闭拖链系列 - 双面可打开式拖链
45不封闭拖链系列 - 双面可打开式拖链
内高 (mm):45
最大允许电缆外径 (mm): 42
节距 (mm): 67(每米15/节)
最大水平悬空长度(m): 2.8
最大允许行程(m):200
最大允许垂直悬挂(m):70
可弯曲半径 (mm): 75、100、125、200、250、300
应用场合：可应用于负载较重，长距离，高速运动，环境恶劣等场合。
拖链型号 | 内宽 | 外宽 | 对应固定接头型号 | A | B | C | ΦD |
Type | Inner Width | Outer width | Type | (mm) | (mm) | (mm) | (mm) |
Bi(mm) | Ba(mm) | fixed connector | |||||
45.50.R | 50 | 78 | 45.50.12PZ | 67 | 22.5 | 22 | 6.5 |
45.75.R | 75 | 103 | 45.75.12PZ | 92 | 22.5 | 22 | 6.5 |
45.100.R | 100 | 128 | 45.100.12PZ | 117 | 22.5 | 22 | 6.5 |
45.125.R | 125 | 153 | 45.125.12PZ | 142 | 22.5 | 22 | 6.5 |
45.150.R | 150 | 178 | 45.150.12PZ | 167 | 22.5 | 22 | 6.5 |
45.175.R | 175 | 203 | 45.175.12PZ | 192 | 22.5 | 22 | 6.5 |
45.200.R | 200 | 228 | 45.200.12PZ | 217 | 22.5 | 22 | 6.5 |
45.250.R | 250 | 278 | 45.250.12PZ | 267 | 22.5 | 22 | 6.5 |

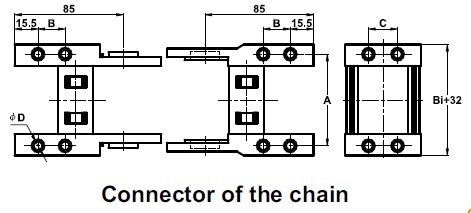

安装示意图
可选附件： 隔片 45.01VS
