60不封闭拖链系列 - 双面可打开
60拖链 不封闭拖链系列 - 双面可打开
内高 (mm):60
最大允许电缆外径 (mm): 56
节距 (mm): 91(每米11/节)
最大水平悬空长度(m): 3.9
最大允许行程(m):280
最大允许垂直悬挂(m):70
可弯曲半径 (mm): 100、125、200、250、300、350、400
应用场合：可应用于负载较重，长距离，高速运动，环境恶劣等场合。
拖链型号 | 内宽 | 外宽 | 对应固定接头型号 | A | B | C | ΦD |
Type | Inner Width | Outer width | Type | (mm) | (mm) | (mm) | (mm) |
Bi(mm) | Ba(mm) | fixed connector | |||||
60.75.R | 75 | 111 | 60.75.12PZ | 95 | 35 | 45 | 9 |
60.100.R | 100 | 136 | 60.100.12PZ | 120 | 35 | 45 | 9 |
60.125.R | 125 | 161 | 60.125.12PZ | 145 | 35 | 45 | 9 |
60.150.R | 150 | 186 | 60.150.12PZ | 170 | 35 | 45 | 9 |
60.175.R | 175 | 211 | 60.175.12PZ | 195 | 35 | 45 | 9 |
60.200.R | 200 | 236 | 60.200.12PZ | 220 | 35 | 45 | 9 |
60.250.R | 250 | 286 | 60.250.12PZ | 270 | 35 | 45 | 9 |
60.300.R | 300 | 336 | 60.300.12PZ | 320 | 35 | 45 | 9 |

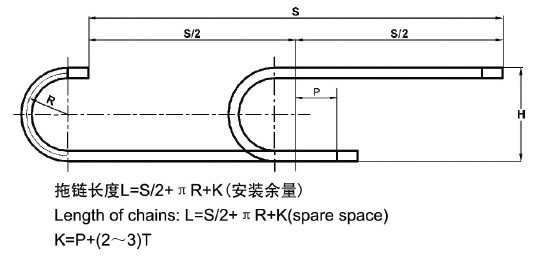

安装示意图
可选附件： 隔片 60.01VS
