内侧可打开拖链 25不封闭拖链系列
内高 (mm): 25
最大允许电缆外径 (mm): 22
节距 (mm): 46(每米22节)
最大水平悬空长度(m): 1.9

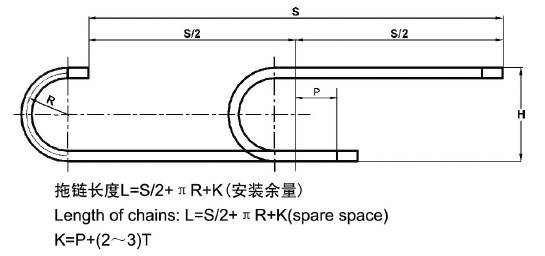

最大允许行程(m):70
最大允许垂直悬挂(m):30
可弯曲半径 (mm): 55、75、100、125、200、250
应用场合：可应用于负载较轻，中短距离，低速运动的场合。

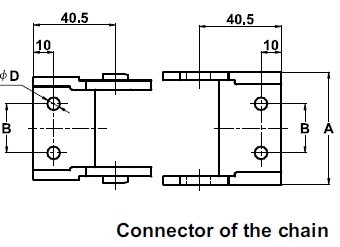

拖链型号 | 内宽 | 外宽 | 对应固定接头型号 | A | B | ΦD |
Type | Inner Width | Outer width | Type | (mm) | (mm) | (mm) |
Bi(mm) | Ba(mm) | fixed connector | ||||
25.38.R | 38 | 54 | 25.38.12PZ | 55 | 23.5 | 6 |
25.57.R | 57 | 73 | 25.57.12PZ | 74 | 43.5 | 6 |
125.77.R | 77 | 93 | 25.77.12PZ | 94 | 61.5 | 6 |
25.103.R | 103 | 119 | 25.103.12PZ | 120 | 86.5 | 6 |
