18系列拖链 - 内侧可打开
内侧可打开18系列拖链

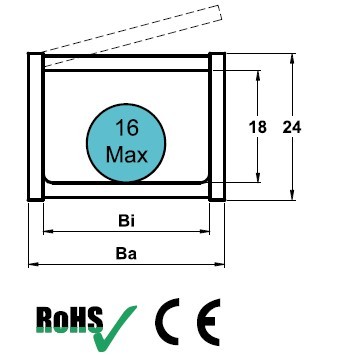

内高 (mm): 18
最大允许电缆外径 (mm): 16
节距 (mm): 33.5(每米30节)
最大水平悬空长度(m): 1.2

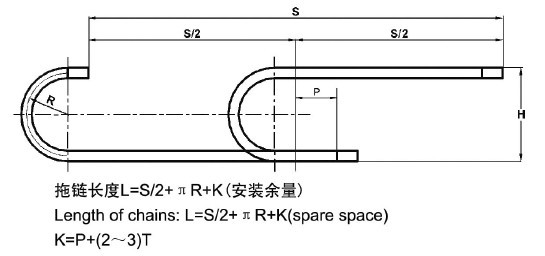

可弯曲半径 (mm): 38、50、75
18系列拖链应用场合：可应用于负载较轻，中短距离，低速运动的场合
拖链型号 | 内宽 | 外宽 | 对应固定接头型号 | A | B | ΦD |
Type | Inner Width | Outer width | Type | (mm) | (mm) | (mm) |
Bi(mm) | Ba(mm) | fixed connector | ||||
18.25.R | 25 | 36 | 18.25.12PZ | 36 | 15 | 4.5 |
18.37.R | 37 | 49 | 18.37.12PZ | 49 | 25 | 4.5 |
18.50.R | 50 | 63 | 18.50.12PZ | 63 | 35 | 4.5 |
